Новые возможности защиты прокладываемых трубопроводов!
Полимерно контейнерное балластирующее устройство ПКБУ помогает добиться большей защищенности прокладываемых трубопроводов.

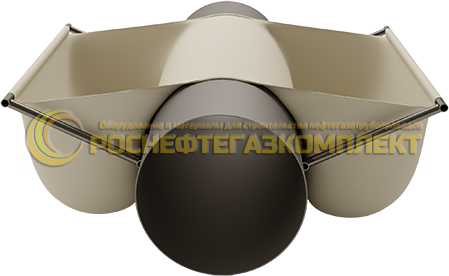

Внешний вид балластирующего устройства ПКБУ ассоциируется с двумя контейнерами, изготовленными из специальной технологической ткани, отличающейся высокой прочностью на разрыв.
Контейнеры укреплены между собой связывающими лентами и комплектуются распорной рамочной конструкцией, формирующей устойчивый каркас.
После проведения монтажных работ, трубопровод засыпается грунтом, взятым с места проведения работ или привозным сырьем минерального происхождения.
Размеры полимерно контейнерного балластирующего устройства ПКБУ определяются диаметром эксплуатируемого трубопровода.
Производственный процесс налажен в соответствии со специальными требованиями: ТУ 2297-006-01297858-2004; ТУ 6-19-210-82.
К техническим требованиям общего характера относится документ: ОТТ-75.180.00-КТН-045-11.

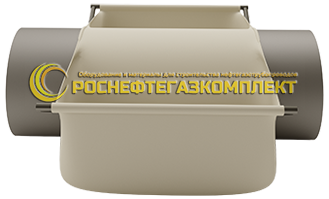

Балластирующее устройство ПКБУ
Назначение:
Балластирующее устройство ПКБУ гарантирует эффективную балластировку прокладываемых трубопроводов, имеющих диаметр в пределах 377-1420 мм.
Особенности прокладки трубопроводов в привязке к местности: 1) допускаются работы на болотистых участках и мягких грунтах, с возможностью искусственного подтопления в интересах возведения промышленных сооружений; 2) капремонт централизованных и локальных трубопроводов.
Засыпка траншей ПКБУ осуществляется одновременно. В качестве засыпного грунта используется отвальная порода или завезенный минеральный грунт.
Основные характеристики изделия.
ПКБУ обладает множеством достоинств. Прежде всего, следует выделить высокую прочность и надежность изделия, которое не боится физического и химического воздействия. Полимерно контейнерное балластирующее устройство ПКБУ имеет небольшой вес и совершенно несложно в монтаже.
Плюсы применения
- Смета расходов, формируется под производство балластных изделий, снижена в разы;

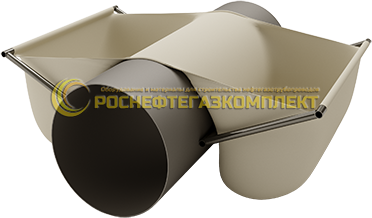

ПКБУ-МК - Благодаря удобной упаковке и небольшому весу транспортные расходы на доставку изделия в конечный пункт назначения необременительны для производителя, что влияет на общую цену;
- Монтаж трубопровода является несложной процедурой и не требует привлечения специальной грузовой техники;
- Работы по прокладке трубопровода осуществляются комплексно в сжатые сроки и предусматривают одновременную засыпку, как траншеи, так и самого изделия;
- Срок эксплуатации балластирующего устройства ПКБУ в разных климатических зонах не менее тридцати лет;
- Возможность соприкосновения с поверхностью трубопровода исключена по причине уникальности конструкции распорной рамы, поэтому изоляция трубы остается неповрежденной при перемещениях.
Технические характеристики ПКБУ.
| Марка контейнера | Диаметр трубопровода (мм) | Масса незагруженного ПКБУ (т/шт) | Объем грунта в шт/группе (м3) | Кол-во штук ПКБУ в группе | Количество групп ПКБУ на 1 км |
| ПКБУ 377 | 325-426 | 0,058 | 1,4 |
1 | 25-40 |
| ПКБУ 530 | 530 | 0,063 | 3,5 | 1 | 100 |
| ПКБУ 720 | 720 | 0,071 | 4,0/9,6 |
2 | 50 |
| ПКБУ 820 | 820 | 0,074 | 4,6/11 |
2 | 50 |
| ПКБУ 1020 | 1020 | 0,077 | 5,0/12 |
2 | 50 |
| ПКБУ 1220 | 1220 | 0,098 | 6,0/14 |
2 | 80-100 |
| ПКБУ 1420 | 1420 | 0,10 | 8,0/32+35 |
4 | 40-50 |
ПКБУ цена
Цены на полимерно контейнерное балластирующее устройство ПКБУ вы можете узнать у наших специалистов. Зайдите в раздел контакты.
