Герметизирующая манжета конусная ГМ

Армированная герметизирующая манжета ГМ резинотканевая рассчитана для герметизации межтрубного расстояния защитного футляра (кожуха) и рабочего трубопровода на переходах под автомагистралями, железнодорожными путями, а также другими часто встречающимися препятствиями на пути строящегося трубопровода в климатическом исполнении У и ХЛ по ГОСТ 15150.

Герметизирующая манжета ГМ герметизирующая изготавливается нами по ТУ 2531-007-01297858-02.

Герметизирующая манжета конусная ГМ-Представляет собой резинотканевое изделие формы конуса, рисунки представлены на сайте.

Назначение Герметизирующих конусных манжет ГМ.

Манжеты предназначены для герметизации межтрубного пространства между защитным кожухом и газопроводом. Они предохраняют от проникновения влаги в полость защитного кожуха. Манжеты устанавливаются на обоих концах защитного кожуха.

Герметизирующие манжеты ГМ должны выдерживать значительные механические нагрузки от воздействия грунта и подпора грунтовых вод. Кроме того, они должны противостоять осевым и радиальным перемещениям, возникающим в газопроводе от изменения давления и температуры газа.

Виды Герметизирующих манжет ГМ:

Мы выпускаем герметизирующие манжеты любых размеров - как стандартные, так и под заказ. Наиболее востребованными являются герметизирующие манжеты конусные, в связи с простотой, дешевизной изделия и удобством использования. Кроме того, конусные манжеты могут изготавливаться разъёмными, что позволяет ремонтировать переход без демонтажа трубы.

Из чего изготавливаются герметизирующие манжеты ГМ.

Все манжеты, производимые на нашем предприятии, изготавливаются из высококачественной МБС (масло- бензостойкой) резины российского производства ГОСТ 7338-90 толщиной 4 мм.

Мы изготавливаем герметизирующие манжеты, как из специального сырья, армированного слоем ткани, так и из классических техпластин. По желанию Заказчика возможно изготовление манжет из пластин различной толщины от 2 до 7 мм.

Сборка и установка герметизирующих манжет. Готовая манжета вначале надевается на плеть (трубу), затем - на кожух с таким условием, чтобы образовался гофро изгиб между плетью и кожухом. Этот изгиб будет служить компенсатором при перемещениях газопровода относительно кожуха.

При прокладке кабеля внутри кожуха в манжетах делаются отверстия для пропуска защитных трубок, которые зажимаются хомутиками. Подробнее весь процесс изложен в "Инструкции по монтажу герметизирующих манжет".

Для предохранения манжеты от воздействия грунта засыпки на нее по периметру надевают короб – укрытие герметизирующей манжеты УЗМГ.

Материал изготовления герметизирующих манжет. Наиболее качественными считаются манжеты, сделанные из маслобензостойкой резины российского производства толщиной 4 мм и более. По запросу можно изготовить конусные манжеты из резины марки ТКМЩ или специальной ткани.

Размеры герметизирующих манжет: мы изготавливаем конусные манжеты, адаптированные к нуждам и требованиям наших потребителей. Возможно изготовление герметизирующих манжет любого размера для труб от 30 мм до 1720 мм.

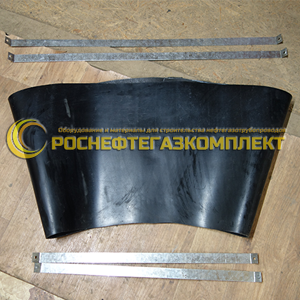

Комплектность герметизирующих манжет: манжеты поставляются комплектами. В один комплект поставки входит:

Манжета герметизирующая-2 шт.
Секционные хомуты под диаметр защитного кожуха-2 шт.
Секционные хомуты под диаметр плети (трубы)-2 шт.
Сырая резина для дополнительной герметизации мест неровности плети или кожуха-4 шт
Паспорт-сертификат 1 шт (может быть выписан на партию изделий)
Инструкция по установке - 1 шт

Кроме того, при поставке разъемных конусных манжет для переходов, в комплект дополнительно входит герметик для герметизации разрезного шва на месте проведения работ.

Сертификация герметизирующих манжет. Вся производимая нами продукция сертифицирована на соответствие используемым ТУ. Пример сертификата: Манжета герметизирующая. Сертификат соответствия.

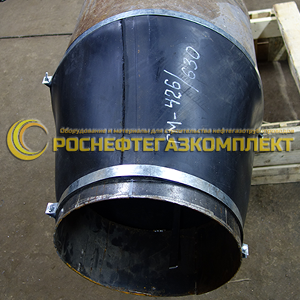

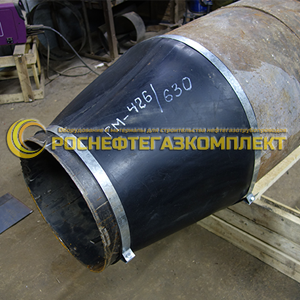

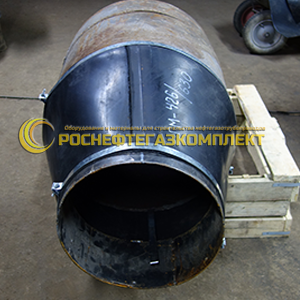

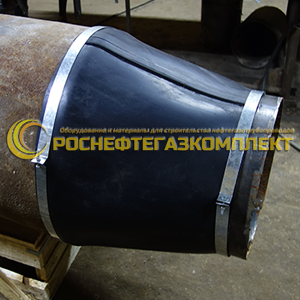

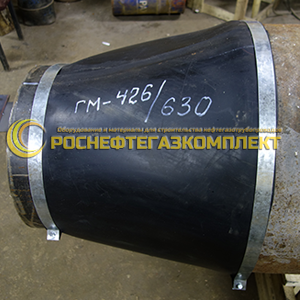

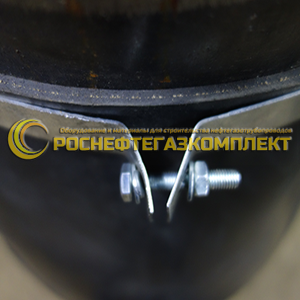

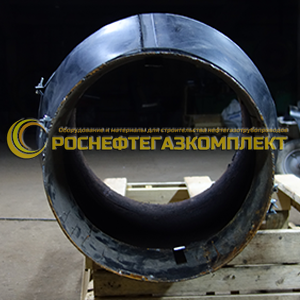

Манжета герметизирующая	Манжета герметизирующая	Манжета герметизирующая	Манжета герметизирующая
Манжета герметизирующая	Манжета герметизирующая	Манжета герметизирующая	Манжета герметизирующая

Технические характеристики конусных герметизирующих манжет ГМ

Диаметр трубопровода и защитного футляра (кожуха)	Диаметр рабочего трубопровода (мм)	Диаметр защитного футляра (кожуха)	Цена руб с НДС
ГМ 57/159	57	159	По запросу
ГМ 57/219	57	219	По запросу
ГМ 57/273	57	273	По запросу
ГМ 57/325	57	325	По запросу
ГМ 89/219	89	219	По запросу
ГМ 89/273	89	273	По запросу
ГМ 89/325	89	325	По запросу
ГМ 108/219	108	219	По запросу
ГМ 108/273	108	273	По запросу
ГМ 108/325	108	325	По запросу
ГМ 114/273	114	273	По запросу
ГМ 114/325	114	325	По запросу
ГМ 159/273	159	273	По запросу
ГМ 159/325	159	325	По запросу
ГМ 159/377	159	377	По запросу
ГМ 159/426	159	426	По запросу
ГМ 159/530	159	530	По запросу
ГМ 168/377	168	377	По запросу
ГМ 168/426	168	426	По запросу
ГМ 219/377	219	377	По запросу
ГМ 219/426	219	426	По запросу
ГМ 219/530	219	530	По запросу
ГМ 273/377	273	377	По запросу
ГМ 273/426	273	426	По запросу
ГМ 273/530	273	530	По запросу
ГМ 273/630	273	630	По запросу
ГМ 273/720	273	720	По запросу
ГМ 325/426	325	426	По запросу
ГМ 325/530	325	530	По запросу
ГМ 325/630	325	630	По запросу
ГМ 325/720	325	720	По запросу
ГМ 325/820	325	820	По запросу
ГМ 377/426	377	426	По запросу
ГМ 377/530	377	530	По запросу
ГМ 377/630	377	630	По запросу
ГМ 377/720	377	720	По запросу
ГМ 377/820	377	820	По запросу
ГМ 426/630	426	630	По запросу
ГМ 426/720	426	720	По запросу
ГМ 426/820	426	820	По запросу
ГМ 530/720	530	720	По запросу
ГМ 530/820	530	820	По запросу
ГМ 530/920	530	920	По запросу
ГМ 530/1020	530	1020	По запросу
ГМ 630/720	630	720	По запросу
ГМ 630/820	630	820	По запросу
ГМ 720/820	720	820	По запросу
ГМ 720/920	720	920	По запросу
ГМ 720/1020	720	1020	По запросу
ГМ 720/1220	720	1220	По запросу
ГМ 820/1020	820	1020	По запросу
ГМ 820/1220	820	1220	По запросу
ГМ 920/1020	920	1020	По запросу
ГМ 920/1220	920	1220	По запросу
ГМ 1020/1220	1020	1220	По запросу
ГМ 1067/1220	1067	1220	По запросу
ГМ 1067/1420	1067	1420	По запросу
ГМ 1220/1420	1220	1420	По запросу
ГМ 1220/1720	1220	1720	По запросу
ГМ 1420/1620	1420	1620	По запросу
ГМ 1420/1720	1420	1720	По запросу

Цены на конусные герметизирующие манжеты ГМ вы можете узнать у наших специалистов. Зайдите в раздел КОНТАКТЫ.
