Центратор наружный гидравлический ЦНГ

центратор гидравлический

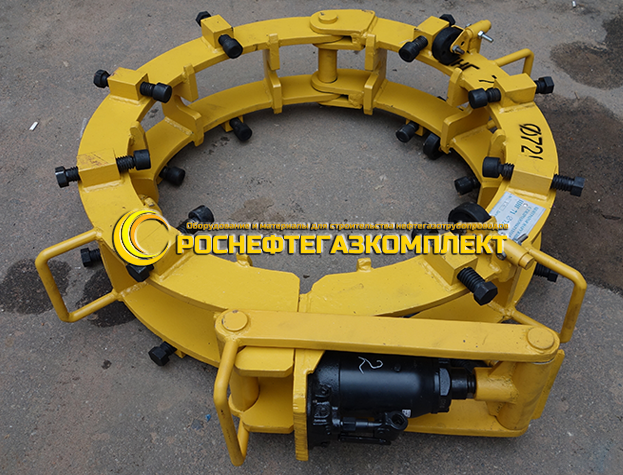

Центратор гидравлический

Разъемный центратор гидравлический применяются в строительстве нефтегазовой отрасли для центровки труб (обечаек) диаметром от 426 мм до 1720 мм.

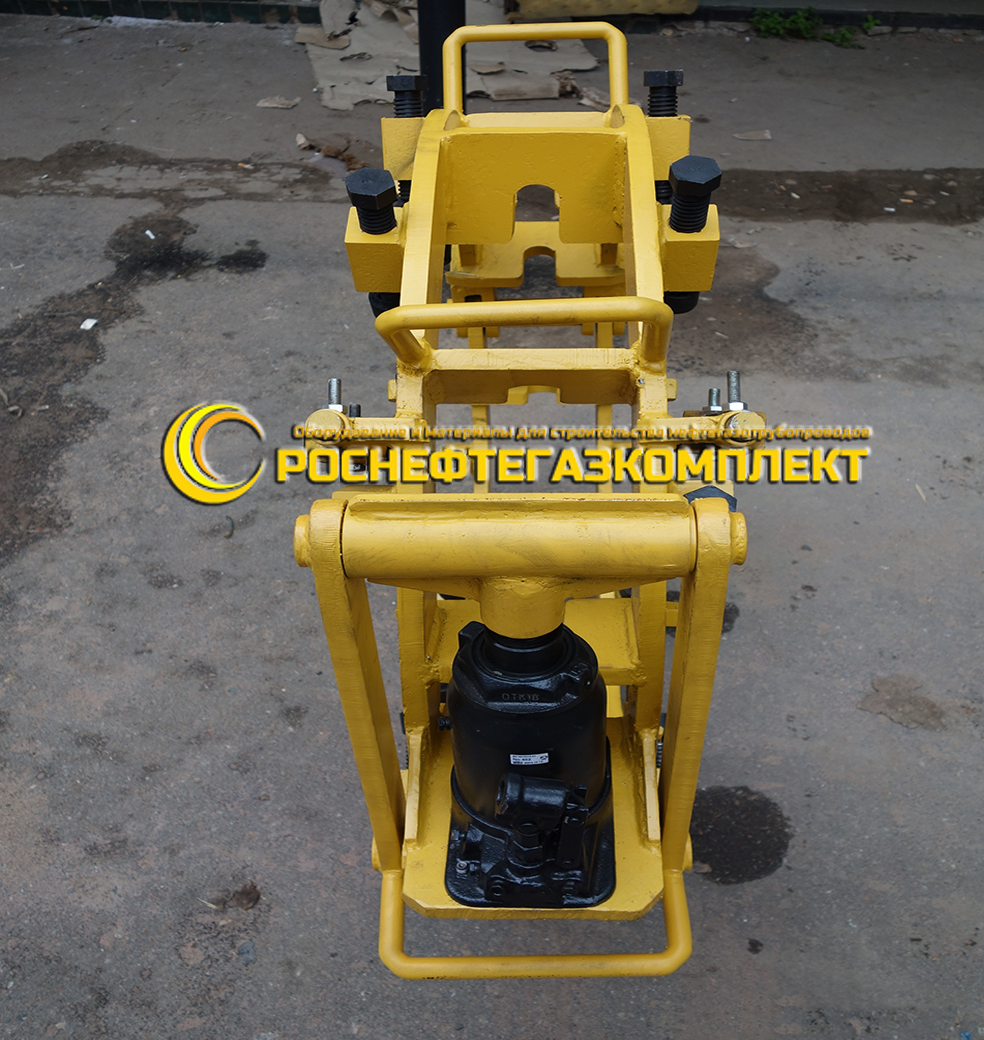

Центратор ЦНГ

Уникален тем, что в рабочем состоянии сварщик может варить стык трубопровода непрерывно,

так как в центраторе предусмотрены пазы для прохождения электрода.

Гидравлические центраторы

В отличии от наружного звенного центратора и центратора эксцентрикового, на гидравлическом центраторе ЦНГ установлен гидродомкрат для более крепкого стягивания труб друг с другом.

Наша компания производит центраторы наружные гидравлические ЦНГ по собственно разработанным техническим условиям ТУ 3663-001-42930233-2016.

Пример заказа: Центратор гидравлический ЦНГ-530, где ЦНГ-центратор наружный гидравлический; 530-диаметр трубопровода.

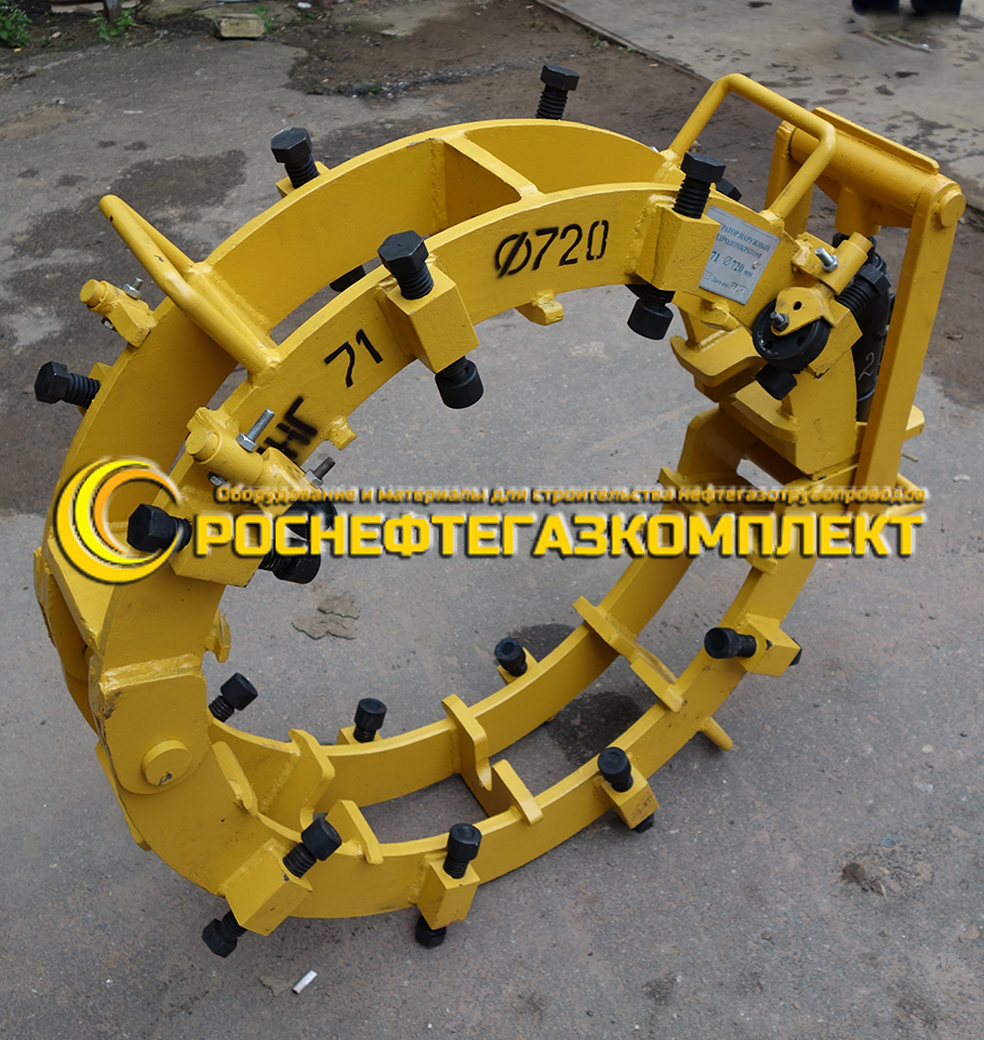

Гидравлический центратор ЦНГ
Гидравлический центратор ЦНГ

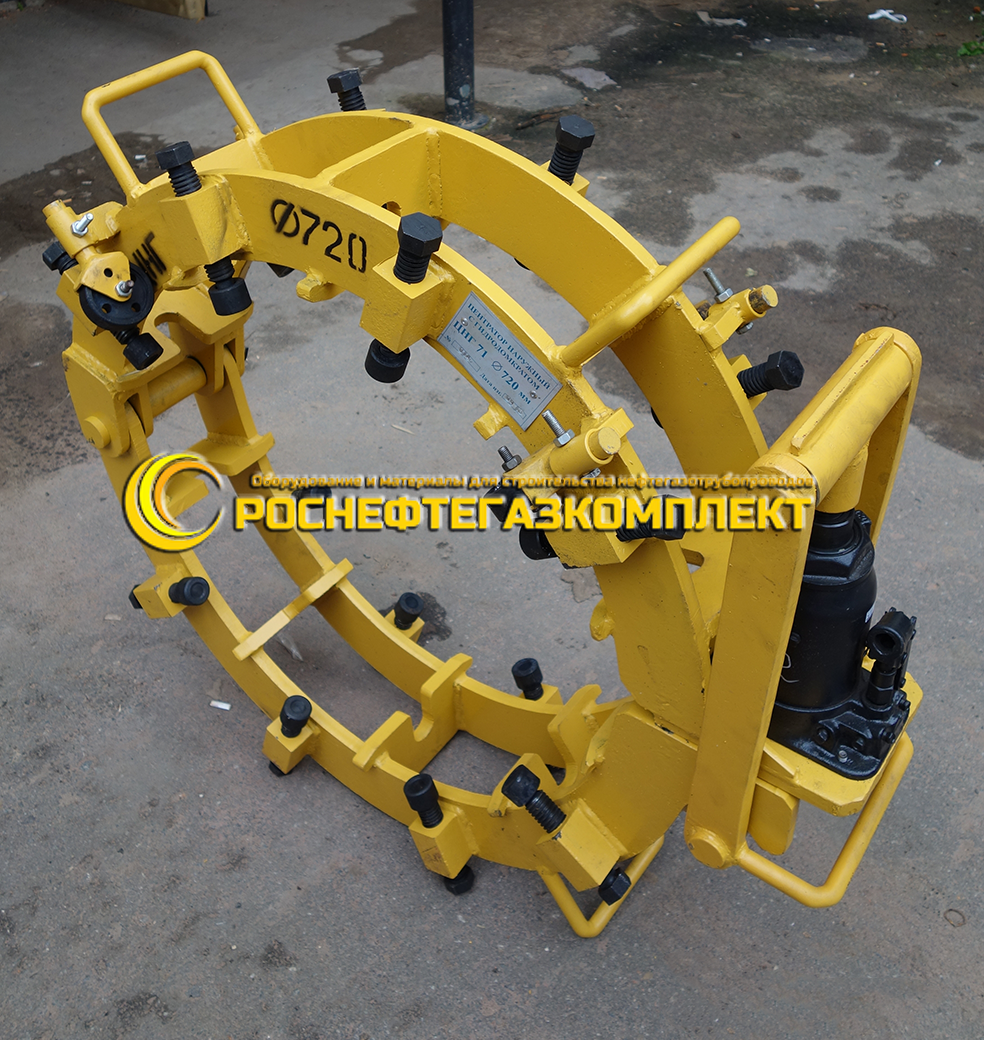

Центратор гидравлический ЦНГ
Центратор гидравлический ЦНГ
Центратор ЦНГ
Центратор ЦНГ (Гидравилеский)

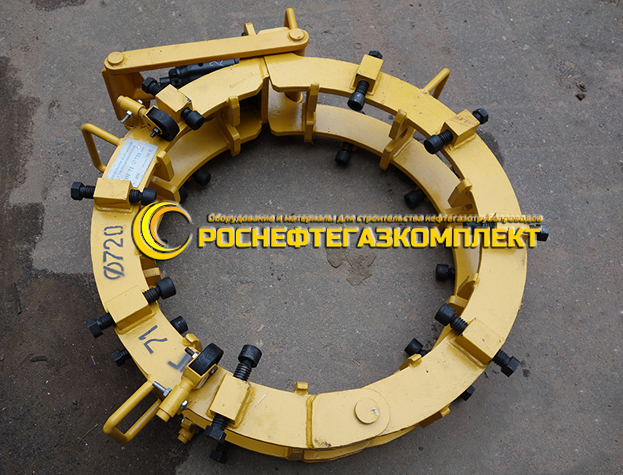

Гидравлический центратор
Гидравлический центратор

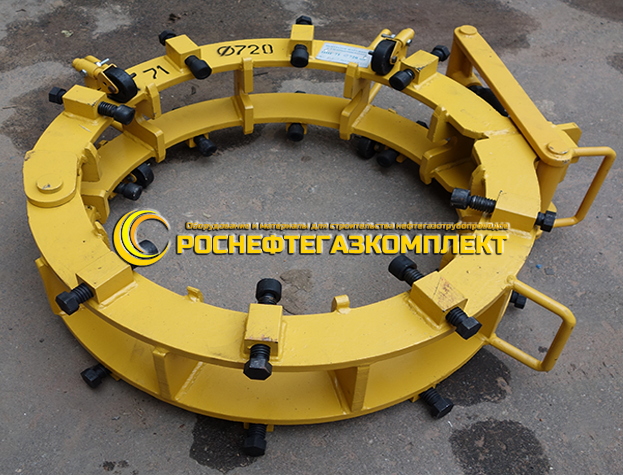

Центратор гидравлический
Центратор гидравлический

Центратор гидравлический
Центратор гидравлический

Цена на гидравлические центраторы и технические характеристики.

Марка центратора Диаметр центрируемых труб (мм) Габаритные размеры, (длина*ширина*высота) Усилие домкрата (т) Масса (кг) Цена руб с НДС
ЦНГ 426 426 920*290*775 12 130 По запросу
ЦНГ 530 530 920*290*775 12 150 По запросу
ЦНГ 630 630 1100*350*850 12 185 По запросу
ЦНГ 720 720 1085*382*970 12 225 По запросу
ЦНГ 820 820 1185*382*1070 12 235 По запросу
ЦНГ 1020 1020 1460*290*1300 12 273 По запросу
ЦНГ 1067 1067 1490*290*1350 12 305 По запросу
ЦНГ 1220 1220 1650*405*1566 12 320 По запросу
ЦНГ 1420 1420 1825*405*1715 12 430 По запросу
ЦНГ 1720 1720 2125*405*2015 12 530 По запросу

Гидравлический центратор цена

Цены на центраторы наружные гидравлические ЦНГ вы можете узнать у наших специалистов. Зайдите в раздел контакты.

Комплектация поставки гидравлического центратора.

  • Центратор ЦНГ.
  • Паспорт. "Инструкция по эксплуатации".
  • Сертификат качества.
  • Паспорт на гидравлический домкрат.

На каждом центраторе указывается диаметр изделия, номер партии, завод изготовитель.Гидравлический центратор

Центратор наружный гидравлический

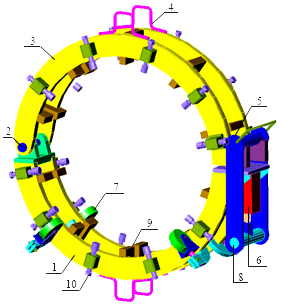

1-дуга; 2-шарнирная ось; 3-дуга; 4-скоба; 5-звено; 6-гидродомкрат; 7-ролик; 8-ролик; 9-опора; 10-нажимной болт.

Состав и устройство гидравлического центратора.

Центратор типа ЦНГ (рис.1) состоит из двух дуг 1 и 3, соединенных между собой шарнирной осью 2 и запирающимся звеном 5 с помощью гидравлического домкрата 6, роликов 8, нажимных болтов 10 и пят. Каждая дуга представляет собой сварную конструкцию из двух щек, сваренных между несколькими пластинами-опорами 9, которые в закрытом положении центратора опираются внутренней поверхностью одновременно на концы собираемых труб и центрируют их. Опоры 9 в местах соприкосновения со стыком имеют пазы с размерами, достаточными для прохождения электрода и обеспечения непрерывного цикла сварки стыков. К наружным сторонам дуг приварены скобы 4 для удобства подъема центратора. На боковой площадке верхней дуги установлен гидродомкрат 6, на головку которого насажено с помощью втулки и шарнирно закреплено, звено 5. Свободным концом оно накинуто на крюки нижней дуги 1, находящейся под площадкой крепления домкрата. Для регулировки превышения кромок стыкуемых труб на боковых поверхностях дуг центраторов в резьбовых опорах установлены нажимные болты 10 с пятами. Для перемещения по трубе и облегчения установки на стык центратор снабжен роликами 7. Замыкания центратора на стыке и центровка труб осуществляется гидродомкратом при движении поршня домкрата вверх.
