Утяжелители чугунные
Балластирующие утяжелители чугунные ЧБУ и УЧК широко применяются в нефтегазовой капстроительной области для того, чтобы увеличить вес трубопровода. Утяжелители чугунные кольцевые способны утопить трубу в болоте, реке, море и обводненных участках, диаметром от 219 до 1220 мм. Применяются утяжелители чугунные в умеренно холодном климате (УХЛ) при температуре воздуха от -60 ºС до +40 ºС.

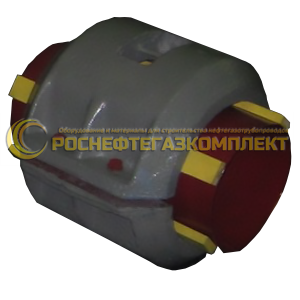

Утяжелители чугунные УЧК
Балластирующие утяжелители чугунные ЧБУ и УЧК производятся методом отливок из чугуна марок СЧ-10, СЧ-15, СЧ-20, СЧ-25 по ГОСТ 1412. Представляют из себя 2 чугунных полукольца. На верхнем участке полукольца расположен грузовой элемент в виде выемки с отверстием, а на боковой стороне находится специальный паз с отверстиями для крепления утяжелителя на трубе с помощью шпилек. Рис.1. (Схема).
Изготавливаются утяжелители чугунные в соответствии с:
- ОТТ-75.180.00-КТН-046-11.
- ОР-03.120.20-КТН-031-10.
Утяжелители чугунные кольцевые
- Технические характеристики чугунных утяжелителей приведены в таблице 1.
- Технические характеристики соединительных деталей приведены в таблице 2.
Таблица 1
| Наименование изделия |
Значение показателя утяжелителя ЧБУ |
|||||
| Диаметр утяжелителя (мм) | Масса (кг) за 1 компл | Внутренний радиус по опорным поясам (R)**, мм |
Ширина не более (B), мм | Длина не более (L), мм | Зазор (S), мм | |
| Утяжелитель чугунный ЧБУ 219 | 219 | 152 | 150 | 480 | 360 | 25 |
| Утяжелитель чугунный ЧБУ 273 | 273 | 202 | 173 | 550 | 400 | 25 |
| Утяжелитель чугунный ЧБУ 325 | 325 | 252 | 200 | 640 | 500 | 25 |
| Утяжелитель чугунный ЧБУ 377 | 377 | 303 | 225 | 690 | 550 | 25 |
| Утяжелитель чугунный ЧБУ 426 | 426 | 353 | 250 | 750 | 550 | 25 |
| Утяжелитель чугунный ЧБУ 530 | 530 | 503 | 305 | 870 | 550 | 25 |
| Утяжелитель чугунный ЧБУ 720 | 720 | 1104 | 400 | 1100 | 950 | 25 |
| Утяжелитель чугунный ЧБУ 820 | 820 | 1104 | 450 | 1150 | 900 | 25 |
| Утяжелитель чугунный ЧБУ 1020 | 1020 | 1104 | 550 | 1340 | 800 | 25 |
| Утяжелитель чугунный ЧБУ 1067 | 1067 | 1104 | 575 | 1400 | 800 | 25 |
| Утяжелитель чугунный ЧБУ 1220 | 1220 | 2008 | 655 | 1620 | 950 | 25 |
|
* Комплект ЧБУ состоит из полугрузов чугунных - 2 шт., соединительных деталей (шпильки или болты - 4 шт. гайки - 8 шт, шайбы - 8 шт. При использовании болтов количество гаек – 4 шт.) ** Внутренний диаметр ЧБУ определяется из расчета установки ЧБУ на трубопровод, имеющий футеровку толщиной 30 мм. |
||||||
Таблица 2
| Диаметр утяжелителя (мм) | Болты (шпильки*) ЧБУ |
Гайка, шайба |
| 219 | М 20х120 |
М20 |
| 273 | М 20х120 | |
| 325 | М 20х120 | |
| 377 | М 20х130 | |
| 426 | М 20х130 | |
| 530 | М 20х170 | |
| 720 | М 24х180 | М24 |
| 820 | М 24х180 | |
| 1020 | М 24х180 | |
| 1067 | М 24х200 | |
| 1220 | М 30х260 | М30 |
Утяжелители чугунные цена
Цены на чугунные утяжелители ЧБУ и УЧК вы можете у наших специалистов. Зайдите в раздел контакты.
