Центратор звенный наружный ЦЗН

Центратор

Звенный наружный центратор для труб применяются в основном в нефтепроводной строительной отрасли, а именно для центровки торцов труб (обечаек) при сварочных работах диаметром 20 мм по 2020 мм.

Наружный центратор для труб стоит взять на вооружение каждому сварщику, так как это удобное, простое и неприхотливое в работе приспособление для стяжки труб перед сваркой.

Мы производим центраторы по собственным разработанным техническим условиям ТУ 3663-001-42930233-2016.

Центраторы цзн

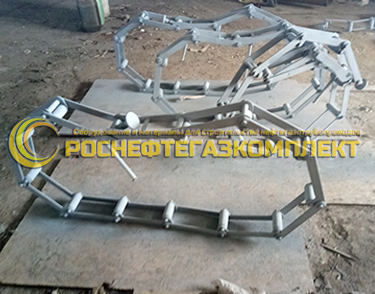

Маталлический наружный центратор для труб состоит из легированных стальных многозвенников марки 09Г2С, соединённых друг с другом опорными роликами рис.1. Опорные ролики на центраторе цзн мы также производим из той же легированной стали 09Г2С.

Наша компания производит центраторы звенные наружные ЦЗН по собственно разработанным техническим условиям ТУ 3663-001-42930233-2016.

Почему мы применяем именно эту сталь 09Г2С в производстве центраторов ЦЗН, ЦНЭ, ЦНГ:

  • Обладает хорошей твердостью и прочностью.
  • Хорошая стойкость к трещинам при стягивании трубы центратором.
  • Повышенный предел выносливости.
  • Низкая к деформации при зажиме трубопровода друг с другом.

Центратор для сварки

Применяется центратор для сварки труб, как в полевых условиях, при рабочей температуре от -600С до +600С, так и в условиях промышленных предприятий. В отличии от гидравлического центратора ЦНГ, центратор ЦЗН более транспортабельный и удобный в работе!

ВНИМАНИЕ ЗАКАЗЧИКА! Мы производим центраторы на любой диаметр трубы начиная от 20 мм до 2020 мм. По желанию заказчика наши специалисты готовы разработать и испытать любые размеры центраторов!

наружный центратор

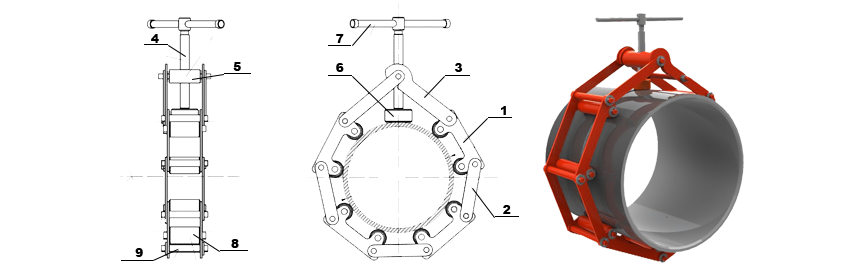

Рис 1

1,2,3-звено; 4-винт; 5-траверса; 6-пята; 7-рукоятка; 8-ролик; 9-ось.

Пример заказа
Центратор ЦЗН-530, где ЦЗН-центратор звенный наружный; 530-диаметр трубопровода.
Центратор
Центратор
Центраторы для труб
Центраторы для труб
Центратор наружный
Центратор наружный
Центратор для сварки
Центратор для сварки
Центратор звенный наружный
Центратор звенный наружный
Центратор цзн
Центратор цзн
Центраторы для труб
Центраторы для труб
Центраторы для труб
Центраторы для труб
Центраторы для труб
Центраторы для труб

Технические характеристики центраторов ЦЗН.

Марка центратора Диаметр центрируемых труб (мм) Масса (кг) Цена изделия руб с НДС
ЦЗН 25 25 1 По запросу
ЦЗН 32 32 1,5 По запросу
ЦЗН 45 45 2,5 По запросу
ЦЗН 57 57 4 По запросу
ЦЗН 76 76 4,7 По запросу
ЦЗН 89 89 5 По запросу
ЦЗН 108 108 6,5 По запросу
ЦЗН 114 114 6,5 По запросу
ЦЗН 159 159 10,4 По запросу
ЦЗН 168 168 10,4 По запросу
ЦЗН 219 219 8,1 По запросу
ЦЗН 273 273 10 По запросу
ЦЗН 325 325 10,5 По запросу
ЦЗН 377 377 11,5 По запросу
ЦЗН 426 426 15 По запросу
ЦЗН 530 530 20 По запросу
ЦЗН 630 630 32 По запросу
ЦЗН 720 720 36 По запросу
ЦЗН 820 820 39 По запросу
ЦЗН 1020 1020 46 По запросу
ЦЗН 1060 1060 50 По запросу
ЦЗН 1220 1220 54 По запросу
ЦЗН 1420 1420 61 По запросу
ЦЗН 1620 1620 75 По запросу
ЦЗН 1720 1720 80 По запросу
ЦЗН 1820 1820 85 По запросу
ЦЗН 2020 2020 95 По запросу

Центратор цена

Цена на центраторы звенные наружные ЦЗН вы можете узнать у наших специалистов. Зайдите в раздел контакты.

Комплектация поставки центратора.

  • Центратор ЦЗН.
  • Паспорт. "Инструкция по эксплуатации".
  • Сертификат соответствия.

На каждом центраторе указывается диаметр изделия, номер партии, завод изготовитель ООО "РОСНЕФТЕГАЗКОМПЛЕКТ".

Наша компания также производит и другие типы центраторов.
